一、產品簡介

最新電力部標準DL/T845.4—2004《電阻測量裝置通用技術條件：回路電阻測試儀》和新版檢定規程JJG1052-2009《回路電阻測試儀、直阻儀檢定規程》作出對測量（隔離）開關、斷路器等接觸電阻的測量電流不小于直流100A，最小電流維持時間不低于600S的規定，確保試驗結果準確。

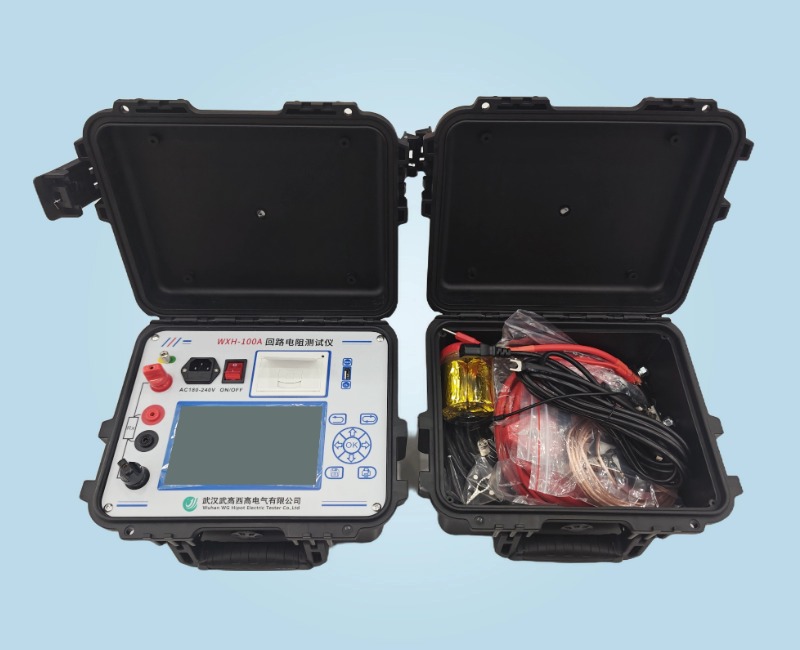

WXHL-100A 回路電阻測試儀操作面板采用人體工學設計，符合操作習慣，采用高頻開關電源和數字電路技術，適用于開關控制設備回路電阻的測量。

測試電流采用國家標準推薦的直流100A?？稍谥绷?00A的情況下直接測得回路電阻，測試結果用大屏幕液晶TFT彩屏顯示，并有數據存儲、輸出打印、時間設置等功能，有50A、100A檔位供用戶選擇；自定義測試時間，最大設定時間600S,是十分穩定的接觸電阻測試儀，性能超過進口大電流微歐計。符合電力、供電部門現場高壓開關維修和高壓開關廠回路電阻測試的要求。

二、技術參數

測量范圍：  0-50mΩ

分辨率：  0.1μΩ

測量準確度： ±（讀數×0.5%+1μΩ）

試驗電源：  恒流限壓，約5.0V

試驗電流：  直流50/100A

試驗電流精度： ±5%

測量時間：  10-600秒可設置

專用測試線： 電阻<20mΩ

充電電源：輸入180V~240VAC，50Hz/60Hz，

數據存儲:  存儲100組測量數據

工作環境：  溫度-10~50℃  濕度≤90%

主機重量：  約5.1kg（不含線纜）

主機體積：  320mm×255mm×175mm
